新登場！PCモニター計測装置
マイクロビッカース・ビッカース硬さ試験機用新オプション！
ビッカース試験は想定可能な硬さが非常に広範囲であり、試験力によらず一定の値が出る特徴を持っています。
しかし、ビッカースくぼみを光学的に観察する必要があり、特に低試験力域の測定個人差が大きく、標準化がしにくい問題もありました。
その為、計測時の映像をTVモニターに映し、観察を行うTV計測装置が広く利用されておりましたが、この度、弊社ではこれに代わる新しい計測装置を開発いたしました。
従来以上の解像度に加え、計測データや硬度計算の処理をデジタル化、計測画像の保存機能などを加え、更には省スペース化にも貢献いたします。
主な特長
- 以前のTV計測装置に比べ、余裕のある計測モニターサイズ（12インチ〜19インチ）。
- スクリーンショットにて画像の保存が可能。
- 硬度計算機能を計測ソフトウェアに内蔵するため、旧式アナログ機にも取付可能。
- 計測線をグラフィックで表示させるため線が細く、色が選べます。
- 計測線周りに光学的要因で出ていた影や反射が無くなり確実な計測が行えます。
- 計測線の専用コントローラー付属、微調整が容易にできます。
※OS:Windows10のタブレットPCまたは、ノートPCをモニターとして使用可能。そのまま社内ネットワークに接続し、データの共有や印刷等も可能。
※タブレットPCの場合、本体に取付可能。省スペース化に大きく貢献します。
※画像を取り込み、デジタル処理によってくぼみ表面積、硬さを計測します。（手動計測）
システム構成

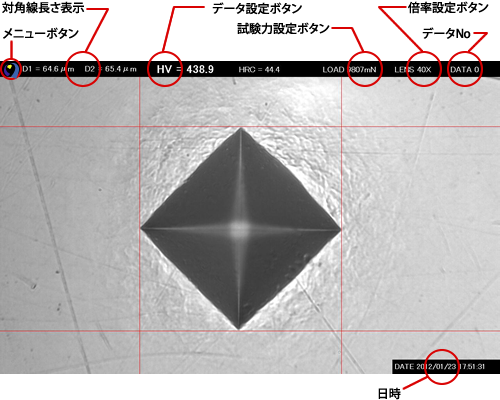

計測時映像のキャプチャ
仕様表
| USBカメラ | 130万画素、モノクロ1/2インチCMOS USB3.0カメラ |
|---|---|
| 表示倍率 | 約500倍（×10レンズ、15.6インチモニターの場合） |
| 計測視野 | 約480×380μm（×10レンズ、15.6インチモニターの場合） |
| 演算機能 | HV、HK |
| 換算機能 | 各種硬さに換算 |
| 画像保存機能 | 測定画像保存 |
| データ転送機能 | Excelへデータ転送（Microsoft Excelインストール時のみ） |
| OS | Windows10 |
| CPU | intel Core i3以上 |
| モニターサイズ | 12インチ〜19インチ（選択するPC機種による） |
※既設の硬さ試験機に取り付けの場合、メーカー名、型式をご教示下さい。尚、他メーカー製の硬さ試験機の場合は、USBカメラを接続するために別途アタッチメントが必要になります。
※タブレットPCを試験機本体に取り付ける場合、別途費用を頂きます。
※原則として、既設の硬さ試験機本体を引取の上、取り付けとなります。
 |
※性能向上のため、予告なく外観・仕様等を変更する場合がございますので、ご了承願います。
